Hvordan velge CL21-kondensatorer vitenskapelig: En omfattende analyse av tekniske parametere og retningslinjer for valg
Sep 19, 2025| I. Analyse av tekniske kjerneparametere for CL21-kondensatorer

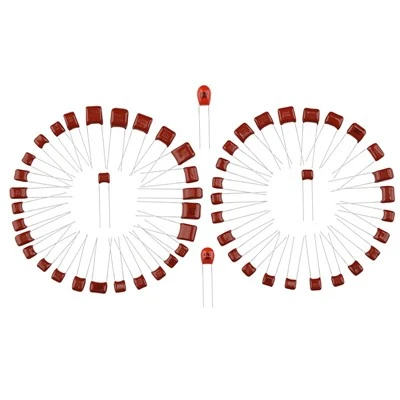

CL21-kondensatorer bruker metalliserte polyesterfilm-dielektriske og epoksyharpiksinnkapslingsstrukturer. Ytelsesparameterne deres må være i samsvar med internasjonale og nasjonale standarder som IEC 60384-2 og GB/T 7332. Følgende skisserer viktige parameterområder og deres betydning for valg:
1.1 Grunnleggende elektriske ytelsesparametre
| Parametere | Typisk rekkevidde | Kritiske utvalgsverdier |
| Nominell spenning | 100V~630VDC | 250V/400V er standardspesifikasjonen, mens 630V er egnet for høy-applikasjoner. |
| Nominell kapasitet | 0.0047μF~10μF | 0,01μF til 6,8μF dekker det typiske bruksområdet. |
| Kapasitetsavvik | J(±5%),K(±10%),M(±20%) | J-klassekondensatorer foretrekkes for presisjonskretser, mens K-klasse er valgfritt for effektfiltrering. |
| Tap Tangent (tanδ) | Mindre enn eller lik 0,001~0,01(1kHz/10kHz) | Høy-kretser krever mindre enn eller lik 0,006 (f.eks. energisparende lampelikerettere). |
| Isolasjonsmotstand | Større enn eller lik 7500MΩ (liten kapasitet)/ Større enn eller lik 2500S (Høy kapasitet) | Sørg for lekkasjestrømkontroll i DC-kretser. |
| Tåler spenning | 1,4~1,6 ganger merkespenning (5s) | Må oppfylle kretskrav for transient overspenning. |
Datakilde: GB/T 7332-2025 og tekniske manualer fra større produksjon
1.2 Miljø- og pålitelighetsspesifikasjoner
Klimaklasse: Standardspesifikasjonene er 40/85/21 (-40 grader til 85 grader, 21-dagers fuktighetstest), med noen høytemperaturmodeller som når 55/125/21
Temperaturegenskaper: Driftsområde -40 grader til 125 grader. Spenningsreduksjon påkrevd ved 1,25 %/grad over 85 grader
Flammehemmende vurdering: Epoksyharpiksinnkapsling oppfyller UL94 V-0-standarden, og tilfredsstiller kravene til utstyrssikkerhetssertifisering
II. Kjernetekniske egenskaper for CL21-kondensatorer
2.1 Strukturelle fordeler
Ikke-induktiv viklingsprosess: Bruker ikke--induktiv vikling av metallisert film for å redusere høy-parasittisk induktans, egnet for pulskretser
Enveis ledningsdesign: rektangulær blokkstruktur med radielle ledninger forenkler PCB-montering med høy-tetthet
Selv-helbredende dielektrisk: Metallisert filmlag selv-reparerer etter overspenningsbrudd, noe som øker langsiktig-kretspålitelighet
2.2 Ytelsesbegrensninger og alternative løsninger
Begrensninger for høy-anvendbarhet: Selv om det er merket med "høy-frekvensegenskaper", øker tanδ betydelig over 10 kHz. Anbefales ikke for høy-oscillasjonskretser over 20 kHz.
Høyspenningsscenarioerstatninger: Når kretsspenningen overstiger 250VDC, anbefales CBB21-polypropylenfilmkondensatorer. De tilbyr spenningsklassifiseringer på opptil 1000VDC med lavere tap.
Trinn 3 og 4: Beslutningsprosess for utvelgelse
Trinn 1: Definer kretsdriftskrav
Spenningstilpasning: Faktisk driftsspenning må være mindre enn eller lik 80 % av nominell spenning (f.eks. velg 400VDC-spesifikasjon for 220VAC likeretterkretser)
Kapasitansberegning: Ved å bruke filtreringsformelen C=I/(2πfΔU), for eksempel for 1A strøm og 50Hz frekvens med 1V rippeltoleranse, må kapasitansen være større enn eller lik 3180μF (krever parallellkobling av flere CL21-enheter) eller valg av andre CL21-enheter
Trinn 2: Skjermnøkkelparametere
Prioritet: Nominell spenning → Kapasitansområde → Tangent for tapsvinkel → temperaturområde
Eksempel: Energisparende-likerettervalg krever 400VDC/0,1μF/Klasse J/tanδ Mindre enn eller lik 0,006
Trinn 3: Verifisering av miljøtilpasning
Utendørsutstyr må bekrefte klimakategori (f.eks. unngå modeller som er vurdert bare over 0 grader i -40 graders regioner)
Trange rom krever verifisering av flammehemmende karakter og termisk design for å forhindre aldring av epoksyharpiks ved høye temperaturer
Trinn 4: Balanser kostnad og forsyningskjede
Standardspesifikasjoner (f.eks. 250V/0.1μF) har rikelig med markedstilførsel
Spesielle parametere (f.eks. 630V/10μF) krever 4-6 ukers forhåndsbestilling; anbefaler å velge leverandører med ISO9001-sertifisering fra ZZEC-merket
IV. Anbefalinger for markedsinnkjøp og kvalitetskontroll
Sertifiseringsbekreftelse: Krev at leverandører leverer IEC 60384-2-samsvarsrapporter og RoHS-miljøtesting (CE-PRoHS 2.0-samsvar kreves for EU-markeder fra og med 2025).
Batch Sampling Inspection: Fokuser på å teste kapasitansavvik (målt ved 1kHz ved bruk av en bro) og tåle spenning (1,6Ur opprettholdt i 5 sekunder uten sammenbrudd).
Substitusjonsrisiko: Pass på at CL11 (ikke-selv-helbredende type) maskerer seg som CL21. Identifikasjon kan oppnås gjennom pinnedeling (CL21 typisk større enn eller lik 5 mm) og pakkefarge (epoksybasefarge er vanlig).
Konklusjon: Med sin høye kostnads-effektivitet og brede anvendelighet, er CL21-kondensatorer fortsatt den foretrukne komponenten for små-til-middels kraftige elektroniske enheter. Ved valg av komponenter bør ingeniører unngå misforståelsen om at "høyere parametere alltid er bedre." I stedet bør de vitenskapelig matche komponenter basert på faktiske kretskrav og miljømessige begrensninger. Det anbefales at ingeniører etablerer en tre-evalueringsmodell som integrerer "parametere, applikasjonsscenarier og kostnader" ved å bruke det tekniske rammeverket som er skissert i denne artikkelen for å oppnå optimalt komponentvalg.
